①無彈簧導向時的使用
在沒有彈簧導向的條件下使用時,彈簧會發生彎曲,彎曲的內側會產生局部高應力,導致最終折損。因此,請務必使用導銷、外徑導承等彈簧導承。
※一般說來,通過內徑側導承將導銷自上而下貫通后使用最為理想。
②有關彈簧的內徑與導銷
建議導銷桿徑設定為比彈簧內徑小1.0mm左右。如果與導銷之間的間隙較小,導銷就會使彈簧內徑產生磨損,并以磨損部為起點,導致最終折損。另外,如果與導銷之間的間隙過大,則會導致縱彎曲。

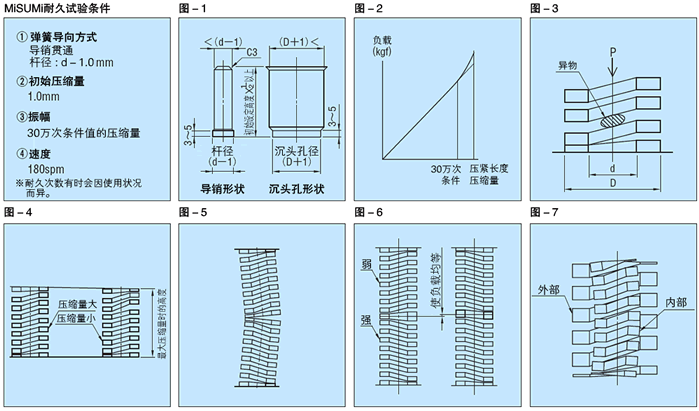

另外,如圖−1所示,自由長度較長的彈簧(自由長度/外徑=4以上的彈簧),其導銷需帶有落差,以免橫彎曲時接觸彈簧內徑。
③有關彈簧的外徑與沉頭孔
建議沉頭孔徑設定為比彈簧外徑大1.5mm左右。如果與沉頭孔之間的間隙較小時,會因彈簧壓縮后外徑側膨脹,而導致外徑受到約束,形成應力集中,產生最終折損。自由長度較長的彈簧采用如圖−1所示沉頭孔形狀是比較理想的。
④導承長度、沉頭孔深度較小時
如果導承長度較小,彈簧縱彎曲時則會接觸導承前端部,產生摩擦,導致最終折損。建議將導承長度設為初始設定高度×1/2以上。另外,進行約C3大小的倒角處理。
⑤超過最大壓縮量(30萬次)的使用(在接近壓緊長度使用時)
使用次數超過30萬次以上時,截面會產生超過計算值的高應力,導致最終折損。 另外,由于在接近壓緊長度,有效彈簧卷部逐漸密著,彈簧常數增大,如圖−2所示,負載線圖升高,因而會產生高應力,導致最終折損。這也是導致變形的原因。因此,使用次數不要超過30萬次。
⑥無預壓時的使用
如果有間隙,彈簧就會上下運動而產生沖擊力,并發生縱彎曲與橫彎曲。如果進行預壓后再使用,彈簧的上下面就會變得穩定。
⑦夾住廢料、異物狀態下的使用
如果夾住異物,那么相應部分的彈簧卷就不會有作用,如圖-3所示,而造成除此之外的部分壓縮,這實際上相當于減少了有效彈簧卷數,因而會產生高應力,導致最終折損。因此請注意不要使異物進入。
⑧安裝面平行度較差場所的使用
如果安裝面的平行度較差,彈簧就會產生橫彎曲,彎曲的內側產生局部高應力,導致最終折損。另外,如圖-4所示,模具的平行度較差時,也會由于彈簧彎曲、30萬次以上的使用等,導致最終折損。請改善安裝面的平行度,并且不要超過30萬次的使用條件。
⑨彈簧直列使用
直列使用時,如圖-5所示,彈簧產生彎曲,有時還卡在導銷、沉頭孔上,并以與①相同的理由,導致最終折損。另外,由于彈簧負載的差異,負載較小的彈簧抵擋不住負載較大的彈簧(圖-6), 使得小負載彈簧的壓縮量增大,導致耐久性降低以及折損。兩個彈簧直列使用時,每個彈簧常數值均減半。
⑩彈簧成對使用
如圖-7所示,彈簧成對使用時,彈簧產生縱彎曲后,內部就會進入到外部的線之間(反之亦然),并以與④相同的理由,導致最終折損。
⑪彈簧橫向使用
彈簧橫向使用時,導銷會使彈簧內徑產生磨損,并以磨損部為起點,導致最終折損。
⑫標準件彈簧應在-30℃~220℃以下使用性能不會變化,特殊要求可以來電定做。
